聚氯乙烯绝缘和护套控制电缆
Polyvinyl chloride insulated and sheathed control cables
1 产品标准
GB 9330.2《聚氯乙烯绝缘和护套控制电缆》；本标准参照采用国际电工委员会IEC227《450/750V及以下聚氯乙烯绝缘电缆》。
根据用户需要，允许按双方商定的技术条件生产和交货。
2 产品适用范围
本产品适用于交流额定电压U0/U为450/750V及以下控制、监控回路及保护线路等场合。
3 使用特性
3.1 额定电压U0/U为450/750V。
3.2 电缆导体的长期允许工作温度为70℃。
3.3 电缆敷设温度应不低于0℃，推荐的允许弯曲半径：
无铠装层的电缆，应不小于电缆外径的6倍；
有铠装或铜带屏蔽结构的电缆，应不小于电缆外径的12倍；
有屏蔽结构的软电缆，应不小于电缆外径的6倍。
4 电缆型号及结构示意图如表1
表 1
|
型号
|
名称
|
主要适用范围
|
|
KVV
|
铜芯聚氯乙烯绝缘聚氯乙烯护套控制电缆
|
敷设在室内、电缆沟、管道
等固定场合
|
|
KVVP2
|
铜芯聚氯乙烯绝缘聚氯乙烯护套铜带屏蔽控制电缆
|
敷设在室内、电缆沟、管道等有屏蔽要求的固定场合
|
|
KVV22
|
铜芯聚氯乙烯绝缘钢带铠装聚氯乙烯护套控制电缆
|
敷设在室内、电缆沟、管道
等固定场合
|
|
KVVR
|
铜芯聚氯乙烯绝缘聚氯乙烯护套控制软电缆
|
敷设在室内移动要求
柔软的场合
|

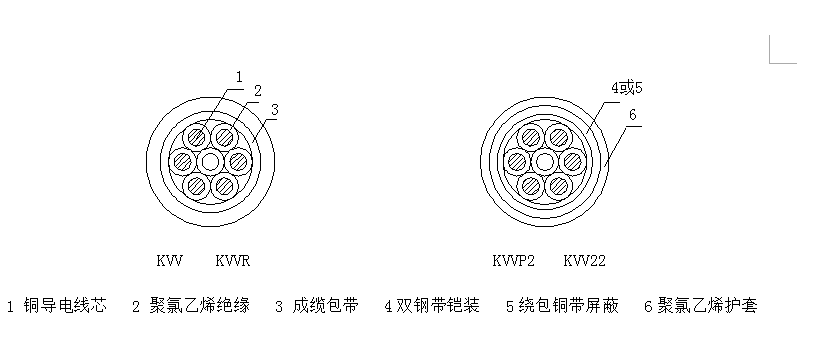

示意图如下：
5 电缆规格如表2
表 2
|
电缆型号
|
导电线芯标称截面mm2
|
|
|
0.75～1.0
|
1.5
|
2.5
|
4
|
6～10
|
|
|
芯数
|
|
KVV
|
2～61
|
4～37
|
4～14
|
4～10
|
|
KVVP2
|
2～61
|
4～37
|
4～14
|
4～10
|
|
KVV22
|
——
|
——
|
4～37
|
4～14
|
4～10
|
|
KVVR
|
——
|
4～37
|
4～14
|
——
|
注：芯数分别为：2、4、5、6、7、8、10、12、14、16、19、24、30、37、44、48、52和61芯。
6 主要技术性能
6.1 铜导电线芯20℃时的直流电阻应符合GB/T3956《电缆的导体》标准的规定。
6.2 电缆每一芯对其它绝缘线芯或屏蔽层、铠装层，70℃时的绝缘电阻应符合GB9330的规定。
6.3 绝缘线芯应经受表3规定的工频交流电压的火花击穿试验；或浸入室温水中6h后，经受工频交流2000V的电压试验5min不击穿。
表 3
|
绝缘标称厚度 mm
|
试验电压 V
|
|
0.8及以下
|
5000
|
|
1.0及以上
|
6000
|
6.4 成品电缆的线芯间及线芯与铠装层或屏蔽层之间，应经受工频交流2000V试验电压，5min不击穿。
6.5 电缆的交货长度应不小于100m，允许长度不小于20m的短段电缆交货，但其数量应不超过交货总长度的10% 。
根据双方协议，允许一任何长度的电缆交货。
长度计量误差应不超过±0.5% 。
