交联聚乙烯绝缘电力电缆
Cross-linked polyethylene insulated power cables
1 产品标准
GB 12706.3《交联聚乙烯绝缘电力电缆》；本标准等效采用IEC 502《1kV～ 30kV塑料挤出绝缘电力电缆》标准的规定。
本产品的交流额定电压U0/U为0.6/1kV。
2 产品适用范围
本产品适用于额定电压U0/U为0.6/1kV电力输送，电缆的额定电压应适用于使用电缆的系统的运行状况，用U0/U（Um ）表示，均为有效值。
3 使用特性
3.1 电缆导体的最高额定温度为90℃，外护套为聚乙烯时应不超过80℃。
3.2 短路时（最长持续时间不超过5s），电缆导体的最高温度不超过250℃。短时过载温度不超过130℃。
3.3 敷设电缆时的环境温度不低于0℃，敷设时的最小弯曲半径：单芯电缆不小于电缆外径的15倍，多芯电缆不小于电缆外径的10倍。
3.4 电缆敷设不受落差限制。
4 电缆型号如表1
表 1
|
型号
|
名称
|
|
YJV
|
铜芯交联聚乙烯绝缘聚氯乙烯护套电力电缆
|
|
YJY
|
铜芯交联聚乙烯绝缘聚乙烯护套电力电缆
|
|
YJV22
|
铜芯交联聚乙烯绝缘钢带铠装聚氯乙烯护套电力电缆
|
|
YJV23
|
铜芯交联聚乙烯绝缘钢带铠装聚乙烯护套电力电缆
|
5 电缆的规格如表2
表 2
|
型号
|
芯数
|
标称截面mm2
|
导体截面形状
|
|
YJV；YJY
YJV22；YJV23
|
1
|
16～630
|
圆形
|
|
2
|
16～185
|
|
3；3+1
|
16～240（主芯）
|
|
3+2；4；4+1；5
|
16～150（主芯）
|

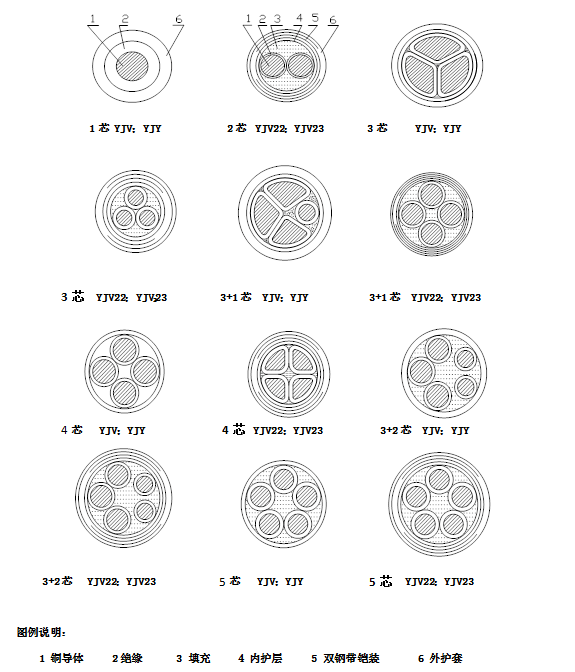

6 产品结构示意图：
7 主要技术性能
7.1 铜导电线芯20℃时的直流电阻应符合GB/T3956《电缆的导体》标准的规定。
7.2 90℃时的绝缘体积电阻率不小于1012Ω·cm。
7.3 成品电缆出厂前应能承受工频交流试验电压3.5kV，5min不击穿；若采用直流电压时，试验电压为交流试验电压的2.4倍。
7.4 绝缘标称厚度应符合GB12706标准的规定，绝缘厚度的平均值应不小于标准规定的标称值，最薄点厚度应不小于标称值的90%-0.1mm。
7.5 绝缘线芯的标志应符合GB6995.5标准的规定，允许颜色或数字标识。成品电缆外护套标识应符合GB6995.3标准的规定。
7.6 电缆的其余性能应符合GB12706标准中的相应规定。
允许根据供需双方达成的协议生产和供货
允许的长度计量误差为±0.5% 。
