额定电压10kV架空绝缘电缆
Aerial insulated cables with reted voltages of 10kV
1 产品标准
GB 14049《额定电压10kV、35 kV架空绝缘电缆》。
2 产品适用范围
2.1 本产品适用于交流额定电压U0/U为10(12)kV的架空电力线路,绝缘材料采用交联聚乙烯(简称XLPE)和高密度聚乙烯(简称HDPE)。
2.2 电缆可用于单相接地故障时间每次不大于1min的系统,并可用于最长每次不超过8h,但每年累计不超过125h的系统。
3 使用特性
3.1 电缆的额定电压U0/U为10kV。
3.2 电缆敷设温度应不低于-20℃。
3.3 短路时(最长持续时间不超过5s)电缆的最高温度:
XLPE绝缘 250℃
HDPE绝缘 150℃
3.4 电缆的弯曲半径不小于:
20(D+d)±5%
D:成品电缆的实际外径mm d:导体的实际外径mm
4 架空绝缘电缆的型号如表1
表 1
型号
|
名称
|
主要用途
|
JKYJ
|
铜芯交联聚乙烯绝缘架空电缆
|
架空固定敷设、软铜芯产品用于变压器引下线
电缆架设时,应考虑电缆和树木保持一定距离,电缆运行时,允许电缆和树木频繁接触。
|
JKTRYJ
|
软铜芯交联聚乙烯绝缘架空电缆
|
JKY
|
铜芯聚乙烯绝缘架空电缆
|
JKTRY
|
软铜芯聚乙烯绝缘架空电缆
|

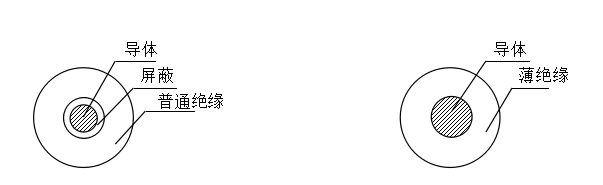

5 产品结构示意图:
6 架空电缆的规格如表2
表 2
型号
|
芯数
|
标称截面mm2
|
JKYJ
|
1
|
10~300
|
JKTRYJ
|
1
|
10~300
|
JKY
|
1
|
10~300
|
JKTRY
|
1
|
10~300
|
7 主要技术性能
7.1 基本结构和技术参数如表3
表 3
导体
标称截面
mm2
|
导体最少单线根数
(根)
|
导体
参考外径
mm
|
导体屏蔽
最小厚度
mm
|
绝缘标称厚度
mm
|
20℃导体直流电阻
不大于Ω/km
|
拉断力
N
|
薄绝缘
|
普通绝缘
|
硬导体
|
软导体
|
10
|
6
|
3.8
|
0.5
|
—
|
3.4
|
—
|
1.830
|
—
|
16
|
6
|
4.8
|
0.5
|
—
|
3.4
|
—
|
1.150
|
—
|
25
|
6
|
6.0
|
0.5
|
2.5
|
3.4
|
0.749
|
0.727
|
8465
|
35
|
6
|
7.0
|
0.5
|
2.5
|
3.4
|
0.540
|
0.524
|
11731
|
50
|
6
|
8.3
|
0.5
|
2.5
|
3.4
|
0.399
|
0.387
|
16502
|
70
|
12
|
10.0
|
0.6
|
2.5
|
3.4
|
0.276
|
0.268
|
23461
|
95
|
15
|
11.6
|
0.6
|
2.5
|
3.4
|
0.199
|
0.193
|
31759
|
120
|
18
|
13.0
|
0.6
|
2.5
|
3.4
|
0.158
|
0.153
|
39911
|
150
|
18
|
14.6
|
0.6
|
2.5
|
3.4
|
0.128
|
—
|
49505
|
185
|
30
|
16.2
|
0.6
|
2.5
|
3.4
|
0.1021
|
—
|
61846
|
240
|
34
|
18.4
|
0.6
|
2.5
|
3.4
|
0.0777
|
—
|
79823
|
300
|
34
|
20.6
|
0.6
|
2.5
|
3.4
|
0.0619
|
—
|
99488
|
* 薄绝缘结构架空电缆无导体屏蔽层
6.2 导体线芯材料采用紧压圆形绞合。
6.3 作为变压器下引线用的架空电缆,导体采用符合GB3953标准规定的TR型软圆铜线。
6.4 导体中的单线为7根及以下时,所有单线均不允许有接头。7根以上时,单线允许有接头,但两接头间的距离应不小于15m。
6.5 绝缘用XLPE和HDPE的性能符合GB14049标准的规定。
6.6 绝缘厚度的平均值应不小于表3规定的标称值,最薄点厚度应不小于标称值的90%-0.1mm。
6.7 绝缘电阻在成盘电缆上进行,将电缆浸入室温水中不小于1h后,施加80~500V直流电压,稳定时间不少于1min,且不大于5min,普通绝缘电缆的绝缘电阻应不小于1500MΩ/km,薄绝缘电缆不小于1000 MΩ/ km。
6.8 交流工频电压试验在成盘电缆上进行,将电缆浸入室温水中1h后,普通绝缘电缆施加电压18kV、1min不击穿;薄绝缘电缆施加电压12kV,1min不击穿。
6.9 电缆的其余机械物理性能和电气性能应符合GB14049标准的规定
6.10 电缆的交货长度按双方协议规定。
长度计量误差应不超过±0.5% 。
