额定电压1kV及以下架空绝缘电缆
Aerial insulated cables of rated
voltages up to and including 1kV
1 产品标准
GB 12527《额定电压1kV及以下架空绝缘电缆》；本标准参照采用国际电工委员会IEC 502、IEC 227标准。
2 产品适用范围
2.1 本产品适用于交流额定电压U0/U为0.6/1kV及以下架空电力线路，绝缘材料采用耐候型聚氯乙烯（简称PVC）、聚乙烯（简称PE）和交联聚乙烯（简称XLPE）。
2.2 当电缆使用于交流系统时，电缆的额定电压至少等于该系统的额定电压；当使用于直流系统时，该系统的额定电压应不大于电缆额定电压的1.5倍。
2.3 系统的额定工作电压应不大于系统额定电压的1.1倍。
3 使用特性
3.1 额定电压U0/U为0.6/1kV。
3.2 电缆导体的长期允许工作温度：
PVC和PE绝缘应不超过70℃；
XLPE应不超过90℃。
3.3 敷设电缆时的环境温度应不低于-20℃。
3.4 电缆的允许弯曲半径：
电缆外径（D）小于25mm者，应不小于4D；
电缆外径（D）为25mm及以上者，应不小于6D。
4 架空绝缘电缆的型号如表1
表 1
|
型号
|
名称
|
主要用途
|
|
JKV—0.6/1
|
额定电压0.6/1kV铜芯聚氯乙烯绝缘架空电缆
|
架空固定敷设、引户线等
|
|
JKY—0.6/1
|
额定电压0.6/1kV铜芯聚乙烯绝缘架空电缆
|
|
JKYJ—0.6/1
|
额定电压0.6/1kV铜芯交联聚乙烯绝缘架空电缆
|

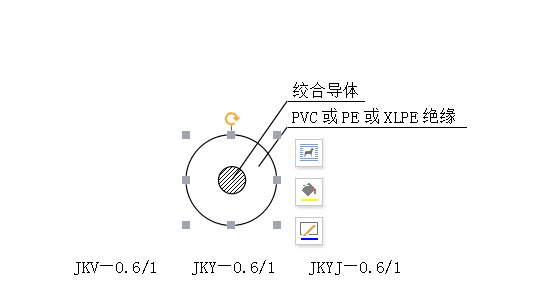

绞合导体
PVC或PE或XLPE绝缘
5 电缆的规格如表2
表 2
|
型号
|
芯数
|
标称截面mm2
|
|
JKV—0.6/1；JKY—0.6/1；JKYJ—0.6/1
|
1
|
16～240
|
6 主要技术性能
6.1 基本结构和技术参数如表3
表 3
|
导体
标称截面
mm2
|
导体最少单线根数
（根）
|
导体
参考外径
|
绝缘标称
厚度
mm
|
电缆
外径上限
mm
|
20℃时导体直流电阻
不大于Ω/km
|
绝缘电阻
不小于MΩ·KM
|
拉断力
N
|
|
70℃
|
90℃
|
|
10
|
6
|
3.8
|
1.0
|
6.5
|
1.906
|
0.0067
|
0.67
|
3471
|
|
16
|
6
|
4.8
|
1.2
|
8.0
|
1.198
|
0.0065
|
0.65
|
5486
|
|
25
|
6
|
6.0
|
1.2
|
9.4
|
0.749
|
0.0054
|
0.54
|
8465
|
|
35
|
6
|
7.0
|
1.4
|
11.0
|
0.540
|
0.0054
|
0.54
|
11731
|
|
50
|
6
|
8.4
|
1.4
|
12.3
|
0.399
|
0.0046
|
0.46
|
16502
|
|
70
|
12
|
10.0
|
1.4
|
14.1
|
0.276
|
0.0040
|
0.40
|
23461
|
|
95
|
15
|
11.6
|
1.6
|
16.5
|
0.199
|
0.0039
|
0.39
|
31759
|
|
120
|
15
|
13.0
|
1.6
|
18.1
|
0.158
|
0.0035
|
0.35
|
39911
|
|
150
|
15
|
14.6
|
1.8
|
20.2
|
0.128
|
0.0035
|
0.35
|
49505
|
|
185
|
30
|
16.2
|
2.0
|
22.5
|
0.1021
|
0.0035
|
0.35
|
61846
|
|
240
|
30
|
18.4
|
2.2
|
25.6
|
0.0777
|
0.0034
|
0.34
|
79823
|
6.2 导电线芯采用符合GB 3953标准中的TY型圆铜线。
6.3 导体采用紧压圆形绞合。
6.4 绞合导体的根数在7根及以下时，单线均不允许有接头；7根以上允许有接头，但两接头之间的距离应不小于15m。
6.5 绝缘厚度的平均值应不小于表3规定的标称值，最薄点厚度应不小于表3规定之标称值的90%-0.1mm。
6.6 绝缘的机械物理性能应符合GB 12527标准的规定。
6.7 电缆浸入室温水（附加电极）中1h后，能承受交流工频3500V试验电压，1min不击穿。
6.8 表3规定的绝缘电阻应为10m试样，浸入电缆额定工作温度（±2℃）的水中（附加电极）2h后进行试验。
6.9 成品电缆的表面应有制造厂名、产品型号、截面和额定电压等油墨或凹模标志。
6.10 电缆的交货长度按双方协议规定。
长度计量误差应不超过±0.5% 。
